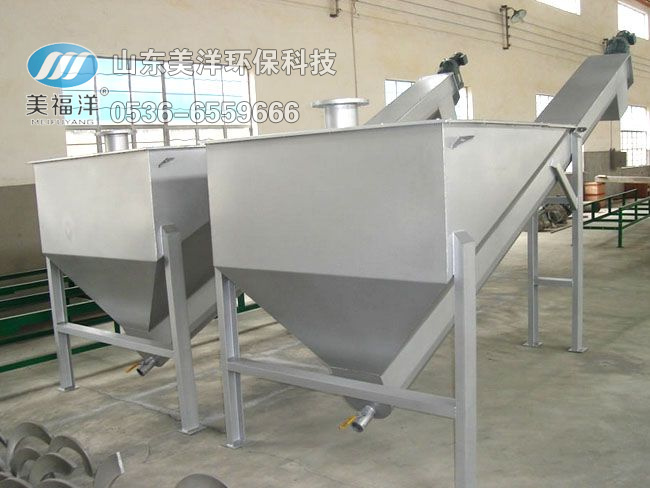

砂水分離器
砂水分離器設備介紹
一、概述
砂水分離器是沉砂池除砂系統的配套設備，其作用是將從沉砂池排出的砂水混合液進行砂水分離。砂水分離器是由進料沉淀斗、螺旋軸、螺旋槽、支撐架和驅動裝置組成。砂水混合液進入進料沉淀斗后經過斜板沉淀，水從溢流槽排出，螺旋軸將沉砂從水中提升出水面后排放。

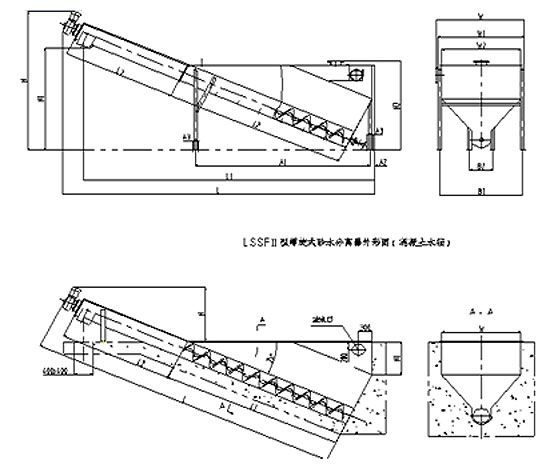

二、設備結構圖
三．工作原理
螺旋式砂水分離器安裝傾角在20°—30°之間，砂水混合液從進水管進入水箱，混合液中比重較大的顆粒（如砂粒）由于自重面下降沉積于螺旋槽底部，在螺旋的推動下，物料沿斜置的U型槽底部提升，離開液面后，繼續上移一段距離，砂粒中的水份逐漸在螺旋槽中的間隙中流回水箱，砂粒也逐漸干化在出料口處，依靠自重落入其它輸送裝置。上清液則不斷的從排水管中流出。達到砂水分離目的。

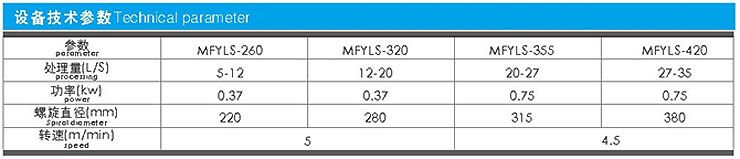

四、設備規格型號表
五、主要特點
1、分離效率高，對粒徑≥0.2mm的砂粒分離效率達96%~98%;
2、結構緊湊，安裝方便，維護簡單;
3、設備可以選用不銹鋼制造，耐腐蝕性好，使用壽命長;
4、驅動裝置采用軸裝直接驅動方式，運行平穩可靠，能耗省;
